Ключ до вибору плоского дроту з мідною опліткою або круглого дроту з мідною опліткою полягає в тому, щоб визначити, чи ваш сценарій застосування більше цінує площу контакту та структурну стабільність, чи він більше цінує гнучкість при вигині та зручність проводки.

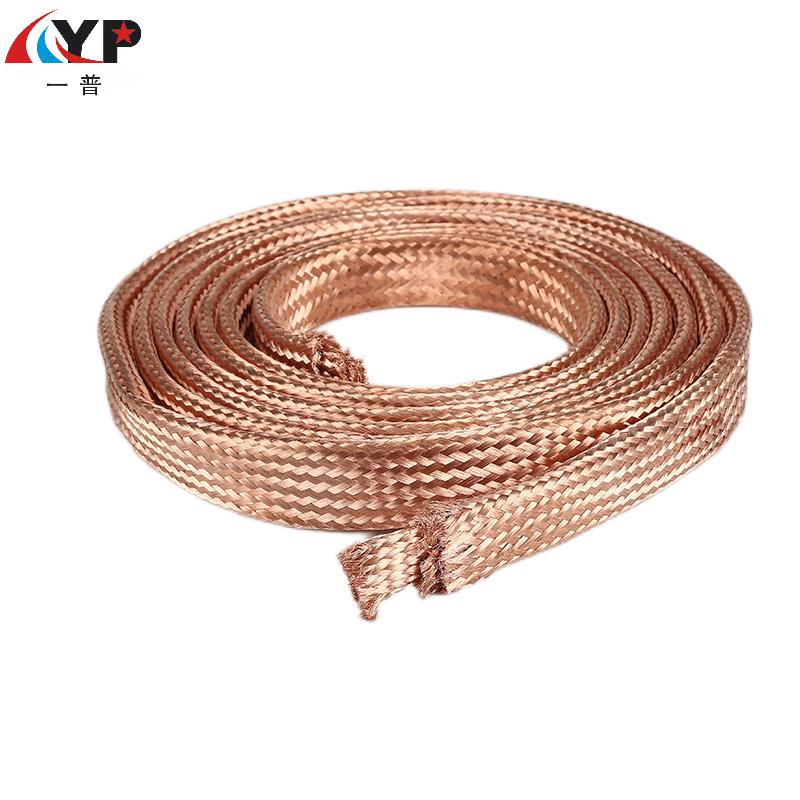

Плоский мідний дріт в оплітці- підходить для фіксованих з'єднань, сильного струму та сейсмостійких застосувань
Якщо ви зіткнулися з такими ситуаціями, віддайте перевагу плоским проводам:
-З'єднані об'єкти є плоскими пластинами, такими як вихідні лінії трансформатора, шини розподільних пристроїв і контакти автоматичного вимикача. Плоска форма може ідеально підходити, збільшити площу контакту та зменшити опір контакту.
-Існує вібрація в обладнанні, наприклад, при підключенні до двигунів або великих дизельних двигунів. Його плетена структура може ефективно буферизувати вібрації та є більш стійкою до втоми, ніж одножильні мідні прутки.
-Необхідно запобігти ослабленню: після обрізання непросто розсипатися, а кінці ниток не потребують спеціальної обробки під час встановлення, що робить операцію більш зручною.
- Високий струм: у сценаріях із сильним струмом (наприклад, сотні чи навіть тисячі ампер) плоскі дроти мають більшу площу розсіювання тепла та зазвичай мають кращу пропускну здатність за струмом, ніж круглі дроти з такою ж площею поперечного перерізу.

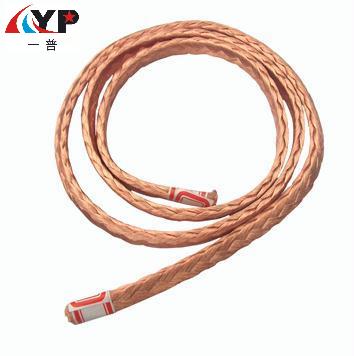

Круглий мідний дріт в оплітці- підходить для гнучкої проводки, з'єднань руху та вузьких просторів
Якщо відповідають наведеним нижче характеристикам, круглі лінії є більш підходящим вибором:
- Простір для електропроводки вузький і звивистий, наприклад, у кутах електричних шаф і потребує встановлення кабелепроводу. Скручена структура круглих проводів надзвичайно м'яка і має дуже малий радіус вигину.
- З’єднувальні компоненти вимагають руху, наприклад проводи вугільних щіток для двигунів і активні з’єднання для роботів. Гнучкість круглих дротів робить їх менш схильними до поломки під час багаторазового згинання.
- Шлях встановлення не є фіксованим: якщо положення з’єднання потрібно відрегулювати на місці, круглий дріт легше зігнути та сформувати вручну.
- Універсальні вимоги до проводки: як універсальний гнучкий дріт, він з’єднує різні звичайні електричні компоненти.
Резюме:
Крок 1. Подивіться на форму з’єднувальної клеми
-Якщо це плоска клема (наприклад, шина, мідна шина) → виберіть плоский провід.
-Якщо це кругла клема (наприклад, клемна стійка або болт), можна використовувати обидва, але круглі дроти є більш гнучкими, а плоскі дроти мають бути обжаті з круглими кінцями.
Крок 2. Перевірте шлях встановлення та середовище
-Шлях фіксований, прямий або лише злегка вигнутий → виберіть рівну лінію.
- Шлях складний, вимагає кількох поворотів або проходження через вузькі отвори → виберіть кругову лінію.
